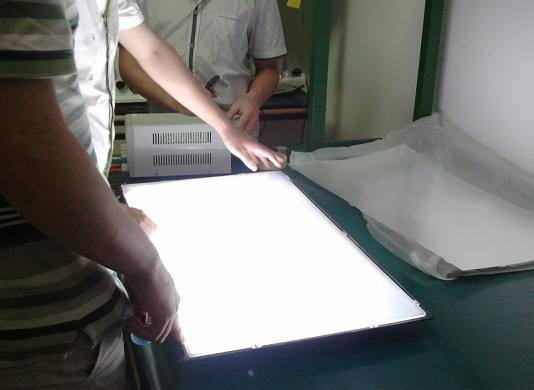

TV背光模组--导光板

TV背光模组--导光板

导光材料目前主要有PS、PC、PMMA三种，在TV模组中应用最为广泛的是PMMA。

导光板的功能和要求
导光板顾名思义其最主要的功能在于要将光线导向设计者所需要的方向，而所有的导光板的设计都是要配合下游产品LCD和背光模块的需要，最重要的是要达到辉度和均匀度。目前市场上最主要的是使用PMMA材质的导光板.

LED面板灯导光板工作原理：

靠近位于导光板两侧的光源的反射点细小偏圆行且间距疏远，而位于导光板中间部分的反射点紧密且粗大略呈椭圆形。当光从两侧光源进入导光板碰到反射点时，漫反射到导光板表面：另一部分是光直接穿透导光板到达表面。越靠近光源的导光板部位得到的直接光越强，远离的较弱；而另一方面，靠近光源的反射点细小而疏远，漫反射出来的光较少，相反远距离光源的那些粗大且紧密的点反射出来的光较丰富。这些光复杂融合后，从而达到整块导光板均亮的效果。

导光板的制成技术主要要经过三个工段：外形加工、网点加工和无尘包装。

外形加工
外形加工主要是要经过以下几道工序：
裁切----将大板原材按设计尺寸要求进行裁切并初步打磨处理；
抛光----使用精密设备将入光侧作镜面处理；
倒角----使用精密设备依工程图纸将半成品倒角成型；
清洁----清洁除尘和去静电处理，QC检验等；

网点加工
网点加工主要是要经过以下几道工序：
网点设计----根据光学导光原理，运用网点设计软件，设计导光板的网点大小，排布及间距；
网板制作----根据计算机网点设计制作网板；
印刷----使用印刷机台，将油墨透过网点印刷到导光板上；
固化----通过IR烘烤或是UV照射使油墨固化；

无尘包装
在无尘车间内进行，正反两面均需贴保护薄膜；
装箱后要求低部垫平实，防止变形；
堆码层数规定；
