治具的制作方法及亚克力板作治具的优点

  • 作者:admin
  • 发布时间:2020-07-15
  • 点击:2983次

治具的制作方法及亚克力板作治具的优点

亚克力,学名:聚甲基丙烯酸甲酯,缩写PMMA。特性:具有高透明度,透光率达92%及以上(比普通玻璃的透光率高许多),具有“塑胶水晶”之美誉。且有极佳的耐候性,尤其应用于室外,居其他塑胶之冠,并兼具良好的表面硬度与光泽,加工可塑性大,可制成名种所需要的形状与产品。另外,板材的种类繁多、色彩丰富,满足各类人群的需求。
亚克力板制作治具的优点:亚克力板具有传统治具材料的特性,更具有优良的透明度,可以观察到各测试元件的针脚接触情况,有利提高测试的效率。


如下列举各种治具的制作方法及亚克力在各种治具制作中的效果:

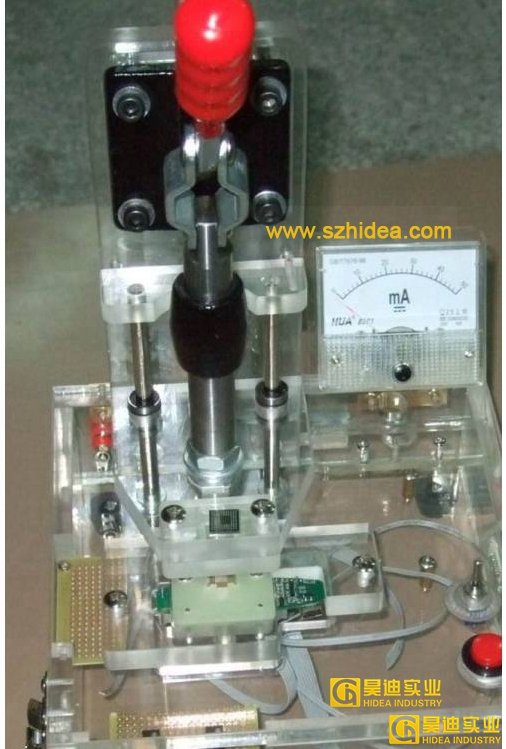

亚克力治具
FCT测试治具

FCT(功能测试)它指的是对测试目标板(UUT:Unit Under Test)提供模拟的运行环境(激励和负载),使其工作于各种设计状态,从而获取到 各个状态的参数来验证UUT的功能好坏的测试方法。简单地说,就是对UUT加载合适的激励,测量输出端响应是否合乎要求。一般专指PCBA 的功能测试。

LCD显示的一般主要提供:LCD外形尺寸,引脚,视角方向,有无背光等参数。
PCB板测点下针点说明图,测点最小间距描述,流过针点的电流多少等其它不常见要求说明;
PCB正反两面器件高度描述,PCB长宽描述,(用焊了器件拍的实物图标注);
测试治具上要放置配件的名称、数量(如开关,插座,电流表,电压表等)等;
其它特殊制作的要求说明;

制作治具,要提供如下资料及制作要求说明:

PCB LAYOUT制板文件,(portel99,powerPCB,DXF,GORBER格式都可以)如果没有图档,需提供空PCB用于抄数。用画图工具将PCB上要下测试探针的测试点位置在PCB图上标注出来,以便选点。请提供一块焊有器件的PCB实物,以便于设计制作;(也可以将PCB实物拍照,正面,侧面,底面,标出 DIP零件高度),特殊情况需提供 实物,如胶件定位,有异形零件,异形PCB等

其它制作要求,如:治具上要放置电源开关,插座,显示屏,测试板等,需提供上述配件的实物或尺寸图。

1、采用进口POM 电木板、压克力、测试探针设计制作;

2、结构简便,才用定位针、定位块准确定位,能有效进行各种精密测试。

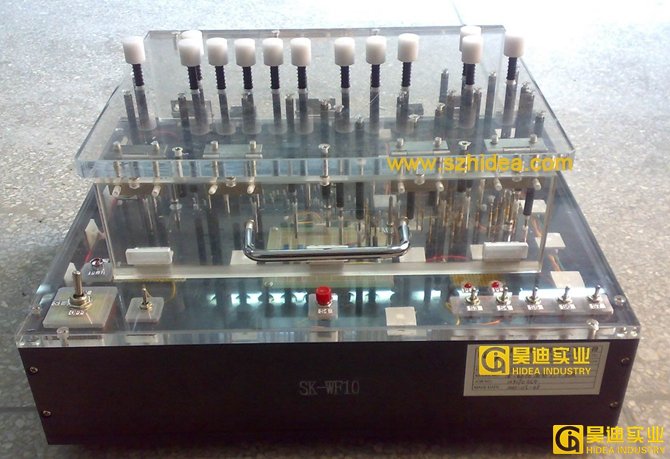

亚克力治具(制具)
气动治具

采用气动结构,省力快捷;框架材质有压克力,电木,玻纤板,铝合金可选;机台可重复利用,节省成本;可作双面针盘测试;适用于元 件较密集和SMT元件较多之基板测试;

ICT测试治具

1、采用进口材料、亚克力制作;
2、直插式牛角和针板易于更换;
3、可根据客户不同的ICT机型,设计不同的ICT针床。

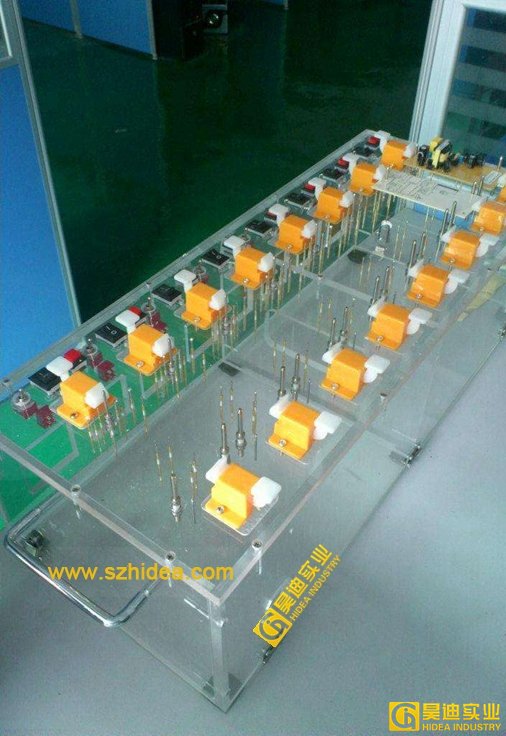

透明亚克力治具
BGA测试治具

1、采用进口材料、亚克力,手动翻盖式结构,操作方便;
2、上盖的BGA压板采用旋压式结构,下压平稳,保证BGA的压力均匀,不移位;
3、探针的特殊头形突起能刺破焊接球的氧化层,接触可靠,而不会损坏锡球;
4、高精度的定位槽或导向孔,保证BGA定位精确,测试效率高;
5、采用浮板结构,对于BGA IC有球无球都能测;
6、探针材料:进口硬钢系列(镀金);
7、探针可更换,维修方便,成本低;
8 小可做到跳距0.5mm。

过锡炉治具

1、避免金手指接触孔因人工碰触而受到污染;
2、将底端之SMT元件覆盖住,使能通过标准的焊接设备做局部焊接;
3、防止基板变形;
4、可将生产线宽度标准化;
5、使用多模孔治具能增加生产率;
6、防止溢锡损坏基板表面零件;

工装辅助夹具

使用工装辅助夹具进行产品组装,能有效提高产品生产效率、品质,降低不良品的发生。
